【SRMA气动执行器--概述】
    SRMA新型齿轮条式气动执行器由人民企业集团综合了国内外较新技术，通过CAD三维模型创新优化设计，采用新型材料、新工艺，使产品的技术性能更加可靠；产品全面符合较新国际标准技术规范，外型美观紧凑、造型现代化、性能卓越，在国内同类产品中处于较好地位。

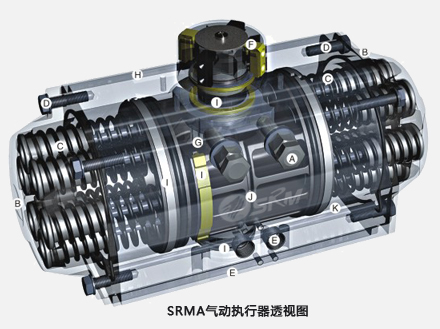

A：缸体外侧面2个独立行程限位调节螺栓在2个开关方向进行±5°调节，使执行器在全开位置或全关位置时与阀门开关位置保持一致；对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

B：端盖采用高压铸铝，表面防腐热塑性涂料，一体式紧凑设计，所有单作用和双作用执行器都具有相同的缸体和缸盖，通过增加或拆除弹簧来改变作用方式。

C：组合式预压缩安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量，不必担心弹簧弹出伤人。

D：所有紧固件全部采用不锈钢材料，长期抗腐蚀。

E：连接尺寸全部符合国际标准：ISO5211-DIN3337和VDI/VDE3845，气源接口符合NAMUR标准。

F：多功能位置指示器，现场可视化指示，符合VDI/VDE 3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器等配件。

G：齿轴：标准型为镀镍处理，克服内部和外部腐蚀，通用性强，抗断裂、轴承导向一体化齿轮设计，提高了安全性，输出轴平行四方和对角四方相互转换安装，灵活性好。

H：挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命长，摩擦系数低。

I：活塞上的复合活塞环，齿条背面导向轴瓦，输出齿轴的轴承耐磨环，可实现运行精度，降低摩擦。

J：双活塞齿轮条结构设计紧凑，两活塞对称安装，输出扭矩恒定，受力均衡，精度高。

K：内部气路，经济并且无须连接外露管线。

【双作用式工作原理】
    当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴即变为反向旋转）

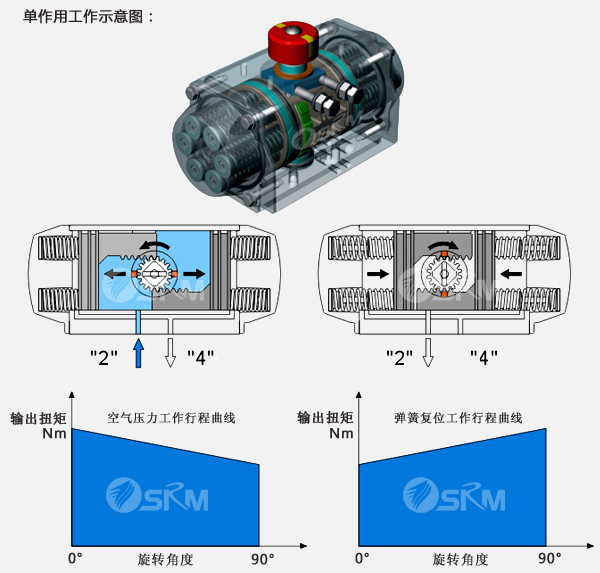

【单作用工作原理】
    当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）
